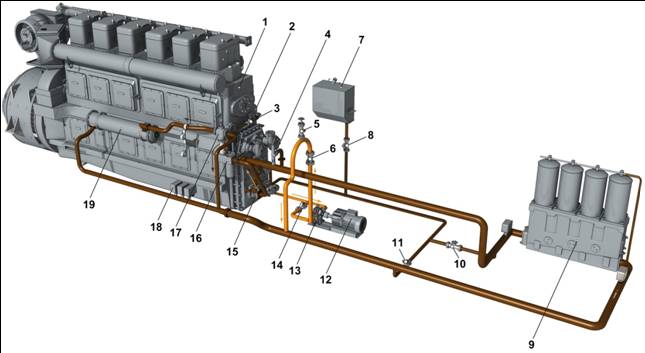

С помощью рисунка определите направление движения масла по внешней части системы тепловоза серии ТЭМ18ДМ при работе главного масляного насоса?
Нажмите, чтобы увеличить
Из маслосборника поддизельной рамы масло нагнетается насосом в фильтр грубой очистки, откуда в два направления – в регулятор температуры и в фильтр центробежной очистки; из регулятора температуры, в зависимости от температуры входящего масла, в водомасляный теплообменник, либо минуя его, либо в оба направления одновременно, далее в фильтр тонкой очистки, затем в масляную магистраль поддизельной рамы
Из маслосборника поддизельной рамы масло нагнетается насосом в фильтр тонкой очистки, затем в масляную магистраль поддизельной рамы
Из маслосборника поддизельной рамы масло нагнетается насосом в фильтр грубой очистки, далее в фильтр тонкой очистки, затем в масляную магистраль поддизельной рамы
Из маслосборника поддизельной рамы масло нагнетается насосом в фильтр грубой очистки, далее в водомасляный теплообменник, затем в фильтр тонкой очистки, после в масляную магистраль поддизельной рамы
Другие варианты верных ответов

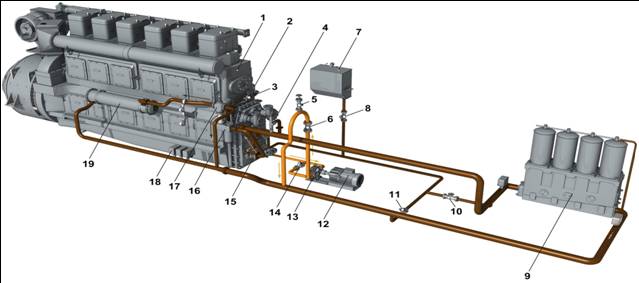

Нажмите, чтобы увеличить
Из маслосборника поддизельной рамы масло нагнетается насосом в фильтр грубой очистки, откуда в два направления – в регулятор температуры и в фильтр центробежной очистки; из регулятора температуры, в зависимости от температуры входящего масла, в водомасляный теплообменник, либо минуя его, либо в оба направления одновременно, далее в фильтр тонкой очистки, затем в масляную магистраль поддизельной рамы
